вилковий навантажувач 3D Моделі

Q1: Які компоненти повинна містити детальна 3D-модель вилкового навантажувача?

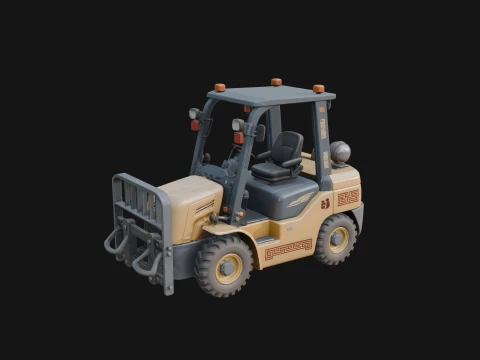

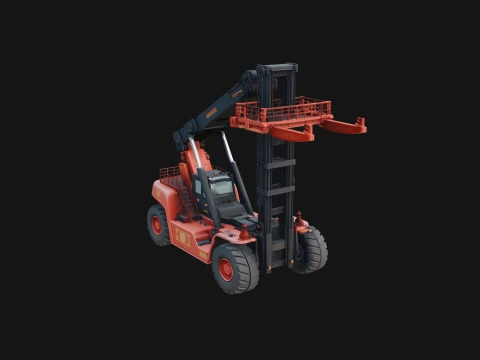

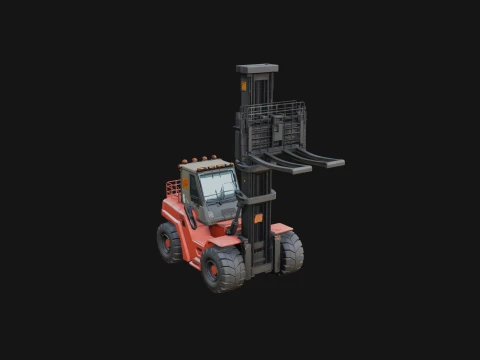

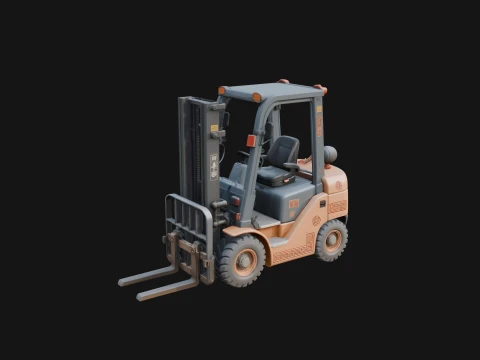

Модель вилкового навантажувача, що використовується у виробництві, включає корпус противаги з моторним відсіком (електричні або LPG-варіанти мають різну геометрію капота), щоглу з внутрішніми та зовнішніми напрямними щогли, каретку з кріпленням вил, гідравлічні циліндри, видимі на щоглі, кабіну оператора з сидінням, захисну огорожу (конструкційну клітку, що захищає оператора) та противагу ззаду. Вила повинні бути окремими сітчастими об'єктами, закріпленими на каретці — вони повинні рухатися вертикально разом з підйомом щогли та нахилятися вперед/назад за допомогою механізму нахилу каретки. Для вилкового навантажувача Toyota 8-ї серії або Linde E20 пропорції добре задокументовані в технічних характеристиках виробника.

Q2: Чи доступні анімовані 3D-моделі вилкового навантажувача з робочими елементами керування щоглою та вилами?

Деякі продавці пропонують версії з кріпленням, де щогла висувається, каретка нахиляється, а вила піднімаються/опускаються як окремі анімовані елементи керування. Для використання в симуляціях та навчанні — навчання з безпеки на складі є важливим професійним застосуванням — ця можливість анімації є важливою. В ігрових двигунах анімація зазвичай керується ігровим кодом, а не попередньо запеченими анімаційними кліпами: висота щогли реагує на введення контролера, кут нахилу вила — на інше. Це вимагає, щоб компоненти щогли, каретки та вила були окремими сітчастими об'єктами в ієрархії з правильно розміщеними точками повороту — щогла висувається вертикально від основи, каретка ковзає вздовж щогли, вила обертаються навколо точки кріплення каретки.

Q3: Яке використання 3D-моделей вилкових навантажувачів використовується у виробництві окрім ігор?

Проектування та візуалізація складських приміщень – це найбільший професійний ринок. Логістичні компанії моделюють свої складські приміщення з урахуванням шляхів проїзду вилкових навантажувачів, ширини проходів (стандартний вилковий навантажувач з противагою потребує приблизно 3,5–4 м ширини проходу для штабелювання під кутом 90 градусів) та висоти стелажів. Моделі вилкових навантажувачів використовуються в симуляціях навчання з охорони праці для навчання підвищенню обізнаності про небезпеки – сценарії, де демонструються ризики взаємодії пішохода та вилкового навантажувача. Фотографування продукції та візуалізація електронної комерції для самих виробників вилкових навантажувачів. Промислові навчальні фільми та анімація документації процедур, де відображення правильної процедури роботи чіткіше у 3D, ніж у тексті.

Q4: Яка кількість полігонів підходить для різних застосувань 3D-моделей вилкового навантажувача?

Фоновий реквізит архітектурної візуалізації: 8 000–15 000 трис. Ігровий транспортний засіб із взаємодією з гравцем: 25 000–50 000 трис. Актив героя навчальної симуляції, що вимагає ретельного огляду: 80 000–150 000 трис. Гідравлічні циліндри та вузол щогли становлять непропорційно велику частку полігонів — циліндрична геометрія вимагає радіальних сегментів, щоб вони виглядали круглими, а вирізання менше 16 сегментів на циліндр створює видиме огранювання. Шини — це ще одна щільна область: шини вилкового навантажувача виготовлені з суцільної гуми (без протектора, гладка крона) для використання в приміщенні, що простіше моделювати, ніж пневматичні шини, але все одно потрібно 32+ радіальних сегментів для переконливої округлості. Шини з плоскою поверхнею на вилковому навантажувачі є негайною візуальною помилкою, яка сприймається як аматорська робота.
